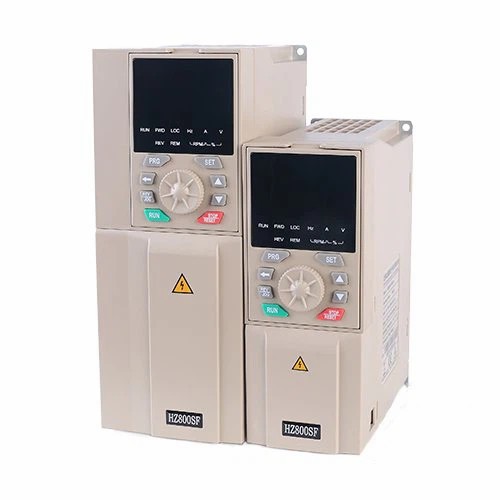

Nasz napęd o zmiennej częstotliwości (VFD), zaprojektowany do precyzyjnego sterowania silnikiem, to wszechstronne rozwiązanie mające na celu poprawę efektywności energetycznej i wydajności operacyjnej.
Napęd inwerterowy umożliwia precyzyjną kontrolę prędkości silnika, co skutkuje zmniejszonym zużyciem energii i niższymi kosztami eksploatacji, co czyni go przyjaznym dla środowiska wyborem dla przedsiębiorstw.
Przetwornica częstotliwości dla silnika trójfazowego
Wysokiej jakości materiał i pierwszorzędna technologia. Potężna funkcja, bezstopniowa przekładnia. Regularny wygląd, mały i piękny. Wygodna obsługa i intuicyjny wyświetlacz cyfrowy.
Ten typ VFD jest często używany w budynkach mieszkalnych i małych obiektach komercyjnych, ponieważ nadaje się do silników zasilanych napięciem 120 V i nie wymagających dużej mocy wyjściowej.
Zapewniamy każdemu jednosegmentowemu wejściu 220 V i trzysegmentowemu wejściu 220 V. W przypadku zastosowania w trybie jednofazowym co drugi segment można wykorzystać jako linię zapasową.
Zastosowanie urządzenia do konwersji częstotliwości, układu klimatyzacji z pompą chłodniczą, pompy zimnej wody i wentylatora to bardzo dobra technologia oszczędzania energii.
Napęd o zmiennej częstotliwości 3,7 kW. Jest to bezszczotkowy motoreduktor prądu stałego o napięciu 24 V i mocy 150 W z kołnierzem o wymiarach 90 x 90 mm. Wbudowana przekładnia kątowa z wałem wpustowym 10:1 zwiększa prędkość i moment obrotowy do 300.
Napęd o zmiennej częstotliwości 5,5 kW. Jest to bezszczotkowy silnik przekładniowy prądu stałego o napięciu 24 V i mocy 150 W z kołnierzem o wymiarach 90 x 90 mm. Wbudowana przekładnia zębata czołowa 5:1 zwiększa prędkość i moment obrotowy do 600 obr./min i 1,95 Nm (276,14.
Przetwornica częstotliwości to maszyna o mocy prądu przemiennego, która przekształca dostarczaną energię elektryczną na różne częstotliwości. Pod koniec lat 80. w Chinach zaczęto stosować przetwornice częstotliwości.
Co to jest napęd o zmiennej częstotliwości VFD
VFD lub przemiennik częstotliwości to urządzenie elektroniczne służące do sterowania silnikiem indukcyjnym prądu przemiennego lub silnikiem synchronicznym. Przetwornica częstotliwości steruje momentem obrotowym, prędkością i kierunkiem silnika, płynnie uruchamiając i przyspieszając silnik do żądanej prędkości przy kontrolowanej szybkości przyspieszania. Kontrolowane jest również hamowanie, a hamowanie jest dostępne jako opcja. Przetwornice częstotliwości umożliwiają użycie jednego silnika do różnych procesów i warunków, które mogą wymagać różnych prędkości.
Zalety napędu o zmiennej częstotliwości VFD
Zwiększona efektywność energetyczna
Do najbardziej istotnych zalet napędów VFD należy ich niezwykła zdolność do zwiększania efektywności energetycznej, co z kolei pozwala obniżyć wydatki na energię. Silniki zazwyczaj stanowią znaczną część zużycia energii, szczególnie w instalacjach przemysłowych. Na ratunek przychodzą VFD, umiejętnie regulując prędkość silnika, szczególnie gdy silnik nie wymaga pełnej mocy lub stałego tempa.
Ograniczanie spadków napięcia
Spadki napięcia, charakteryzujące się przejściowymi spadkami napięcia, często są plagą w środowiskach przemysłowych i często występują podczas aktywacji dużych linii silników prądu przemiennego. Zapady te mogą być szkodliwe dla delikatnego sprzętu, takiego jak komputery i czujniki. Przetwornice częstotliwości obchodzą ten problem, uruchamiając silnik przy zerowym napięciu i stopniowo je zwiększając.
Kontrolowany prąd rozruchowy
VFD oferują kolejne pióro w swojej czapce, skutecznie zarządzając prądem rozruchowym. Posiadają zdolność inicjowania silników przy zerowym napięciu i częstotliwości, co nie tylko minimalizuje zużycie silników, ale także wydłuża ich żywotność, zmniejszając potrzebę częstej konserwacji i napraw.
Zabezpieczenie sprzętu
Innym niezwykłym aspektem napędów VFD jest ich zdolność do dostosowywania i ograniczania momentu obrotowego, dzięki czemu silniki nie przekraczają bezpiecznych limitów momentu obrotowego. Ten proaktywny środek chroni maszyny i sprzęt, zapobiegając uszkodzeniom i potencjalnym zakłóceniom produkcji.
Precyzyjna kontrola procesu
W dziedzinie produkcji przemysłowej przemienniki częstotliwości okazują się nieocenione w optymalizacji procesów produkcyjnych, umożliwiając precyzyjną kontrolę nad prędkościami silników. Przetwornice częstotliwości można zaprogramować tak, aby pracowały z idealnymi prędkościami lub zatrzymywały się w określonych pozycjach, co przewyższa precyzją inne metody sterowania silnikiem. Co więcej, wieloma napędami VFD można sterować zdalnie, co zapewnia większą elastyczność.
Redukcja hałasu
Chociaż nie jest to ich główny cel, przetwornice częstotliwości służą do zmniejszania poziomu hałasu otoczenia poprzez pracę silników przy niższych prędkościach. Ta funkcja jest szczególnie korzystna w środowiskach przemysłowych, gdzie obniżony poziom hałasu otoczenia przyczynia się do poprawy warunków pracy i płynniejszej komunikacji na hali produkcyjnej. Ta niewielka, ale znacząca poprawa tworzy bardziej sprzyjające środowisko pracy.
Przetwornica częstotliwości pobiera energię prądu przemiennego o częstotliwości 60 Hz, przekształca ją w prąd stały (DC) poprzez obwód prostownika i przesyła przez szynę prądu stałego w celu dalszego filtrowania napięcia. Następnie moc dociera do falownika, który wytwarza impulsy energii prądu stałego, które działają jak prąd przemienny. Pulsujący charakter wyjścia naśladuje moc prądu przemiennego wystarczającą do wytworzenia prawidłowych procesów indukcji potrzebnych do obracania wirnika silnika.
Ponieważ prąd stały jest łatwiejszy do kontrolowania pod względem napięcia i częstotliwości, użycie go zamiast prawdziwego zasilania prądem przemiennym pozwala falownikowi VFD na bieżąco regulować zasilanie elektryczne. Szereg tranzystorów, zwłaszcza izolowana bramka, tranzystor bipolarny (IGBT), umożliwia ręczną lub automatyczną kontrolę nad mocą wyjściową i wynikającą z niej wydajnością pompy EDDY. Moc można łatwo zwiększyć do pompy szlamu pod dużym obciążeniem, a następnie ponownie zmniejszyć po przejściu blokady lub zmianie tekstury pompowanej szlamu lub szlamu.
Kluczowe cechy przemiennika częstotliwości VFD
Ocena prądu ciągłego:Jest to maksymalny prąd skuteczny, jaki przemiennik częstotliwości może bezpiecznie obsłużyć we wszystkich warunkach pracy przy stałej temperaturze otoczenia (zwykle 40 [stopni] C). Prądy sinusoidalne obciążenia kulki silnika muszą być równe lub mniejsze od tej wartości znamionowej.
Ocena prądu przeciążenia:Jest to odwrotna wartość znamionowa czasu/prądu, czyli maksymalny prąd, jaki przetwornica częstotliwości może wytworzyć w danym przedziale czasu. Typowe wartości znamionowe to przetężenie od 110% do 150% przez 1 minutę, w zależności od producenta. Wyższe wartości znamionowe prądu można uzyskać poprzez przewymiarowanie przetwornicy częstotliwości. Wartość ta jest bardzo ważna przy doborze przemiennika częstotliwości pod kątem prądów potrzebnych silnikowi do uzyskania momentu rozruchowego.
Napięcie sieciowe:Jak w przypadku każdego sterownika silnika, należy określić napięcie robocze. Przemienniki częstotliwości są zaprojektowane do pracy przy pewnym napięciu znamionowym, takim jak 240 VAC lub 480 VAC, z dopuszczalną zmianą napięcia wynoszącą plus minus 10%. Większość rozruszników silników będzie działać powyżej tej 10% odchylenia, ale przemienniki częstotliwości nie będą działać i przejdą w stan wyłączenia zabezpieczającego. Dla każdego zastosowania zdecydowanie zaleca się zarejestrowanie odczytu napięcia odchyleń mocy linii.
Rodzaje napędów o zmiennej częstotliwości VFD
Sterowanie VFD woltów/herców (V/Hz).
Po pierwsze, mamy VFD sterujące napięciem/hercem (V/Hz). Te VFD kontrolują częstotliwość mocy dostarczanej do silnika. Są proste, ale bardzo skuteczne i znajdują zastosowanie w większości popularnych zastosowań.
Bezczujnikowe VFD ze sterowaniem wektorowym
Następne są bezczujnikowe VFD ze sterowaniem wektorowym. Są one bardziej zaawansowane niż napędy V/Hz. Mogą utrzymywać stały moment obrotowy bez użycia czujnika sprzężenia zwrotnego, dzięki czemu nadają się do zastosowań wymagających nieco większej precyzji.
VFD sterujące wektorem strumienia
Na koniec mamy VFD ze sterowaniem wektorem strumienia. To najlepsi gracze, jeśli chodzi o precyzyjną kontrolę. Zapewniają dokładną i szybką kontrolę prędkości i momentu obrotowego silnika, idealne do złożonych i wymagających zastosowań.
Zastosowanie napędu o zmiennej częstotliwości VFD
Systemy filtracji basenowej
Przetwornice VFD można stosować w systemach filtracji basenów krytych w celu zwiększenia czystości. Przetwornice częstotliwości stosowane w systemach filtracji basenów krytych mogą pomóc w obniżeniu zużycia energii elektrycznej poprzez łatwą zmianę objętości wody w zależności od potrzeb. Do filtrowania wody potrzebne jest 40% mocy zużywanej przez baseny. Pompa wykorzystująca VFD może pomóc w recyklingu wody poprzez wciągnięcie jej do systemu filtracji.
Pompy zwiększające ciśnienie
Budynki komercyjne lub duże, takie jak hotele, wymagają wystarczająco wysokiego ciśnienia wody, aby dotrzeć do wszystkich jednostek, w tym łazienek i pryszniców, za pomocą pompy wspomagającej ciśnienie. Przetwornice częstotliwości mogą być lepszą alternatywą dla zaworów regulacji ciśnienia, ponieważ zapewniają większą oszczędność energii i eliminują koszty konserwacji.
Systemy HVAC
Przetwornice częstotliwości są stosowane w systemach HVAC od dziesięcioleci. Tradycyjnie używano ich do modulacji wydajności, ale w ostatnich latach zaczęto je również wykorzystywać do równoważenia wentylatorów i pomp, monitorowania sprzętu i zużycia energii przez urządzenia tnące w warunkach szczytowego obciążenia. Przetwornice częstotliwości mogą pomóc w zmniejszeniu zużycia komponentów systemów HVAC, ponieważ wymagają mniej energii do uruchomienia silnika, zmniejszając w ten sposób naprężenia komponentów.
Produkcja
W przemyśle wytwórczym napędy VFD są stosowane w przenośnikach taśmowych, wytłaczarkach i różnych maszynach, aby zapewnić precyzyjną kontrolę prędkości i momentu obrotowego. Poprawia to jakość produkcji, zmniejsza zużycie części mechanicznych i zwiększa efektywność energetyczną.
Oczyszczanie wody i ścieków
Przetwornice częstotliwości odgrywają kluczową rolę w sterowaniu prędkością pomp w oczyszczalniach wody i ścieków. Pomagają regulować przepływ i ciśnienie wody, optymalizować zużycie energii i zmniejszać naprężenia mechaniczne pomp podczas rozruchu i pracy.
Rolnictwo
W zastosowaniach rolniczych przetwornice częstotliwości są stosowane w systemach nawadniających, suszarniach zbożowych i systemach wentylacyjnych w oborach i szklarniach. Kontrolując prędkość silnika, przetwornice częstotliwości optymalizują przepływ wody i powietrza, zmniejszają zużycie energii i poprawiają żywotność sprzętu.
Elementy napędu o zmiennej częstotliwości VFD
Przetwornik
Konwerter lub prostownik wejściowy prądu przemiennego pomaga w konwersji napięcia przemiennego na napięcie stałe. Konwerter składa się z wielu diod połączonych równolegle ze sobą i umożliwia przepływ prądu tylko w jednym kierunku. Energia elektryczna przepływająca przez konwerter jest poddawana cyklom, aż zostanie przekształcona w przybliżone napięcie prądu stałego.
Połączenie prądu stałego
Złącze DC to sekcja filtrująca złożona z cewek filtrujących i kondensatorów. Celem łącza DC jest wygładzenie tętniącego napięcia stałego uzyskanego z obwodu prostownika w poprzednim kroku. Przefiltrowany sygnał wyjściowy jest następnie podawany na wejście falownika.
Falownik
Zadaniem falownika jest konwersja sygnału wyjściowego łącza prądu stałego, czyli przefiltrowanego napięcia prądu stałego, z powrotem na prąd przemienny. Falownik służy do sterowania wyjściem o zmiennym napięciu i zmiennej częstotliwości do silnika. Falownik składa się z przełączników IGBT połączonych parami w celu sterowania przepływem elektrycznym. Jest to zwykle podłączone do sterownika logicznego, który umożliwia operatorowi komunikację i regulację napięcia silnika. Kontrolując ścieżkę przepływu elektrycznego za pomocą modulacji szerokości impulsu, napięcie prądu przemiennego może być wytwarzane ze źródła prądu stałego.
Interfejs użytkownika
Aby osiągnąć optymalne zużycie energii lub zaoszczędzić energię, potrzebny jest interfejs użytkownika do skonfigurowania VFD. Interfejs użytkownika to panel sterowania podłączony do VFD, umożliwiający ręczne wprowadzanie danych przez użytkownika. Obejmują one zakres od klawiatury po ekrany dotykowe LCD. Nowsze systemy oferują bezprzewodowe panele sterowania Bluetooth.
Logika sterowania
Ustawienie zdefiniowane przez użytkownika jest następnie interpretowane przez logikę sterowania. Jest to oprogramowanie potrzebne do komunikacji przetwornicy częstotliwości z interfejsem użytkownika i urządzeniem sprzężenia zwrotnego na silniku. Oprogramowanie zwykle opiera się na diagramie stanu, który przedstawia zestaw sekwencji przed wykonaniem zadania od początku do końca. Dzięki temu VFD może być w pełni zautomatyzowany.
Czynniki, które należy wziąć pod uwagę przy wyborze przemiennika częstotliwości VFD
Pierwszą decyzją, jaką należy podjąć przy wyborze VFD, jest upewnienie się, że przetwornica częstotliwości jest w stanie sprostać bieżącym wymaganiom silnika. Sprawdź tabliczkę znamionową silnika pod kątem wymagań dotyczących prądu pełnego obciążenia, a następnie znajdź przetwornicę o parametrach znamionowych co najmniej takiego prądu. Jeśli zasilasz przemiennik energią jednofazową, pamiętaj o zastosowaniu parametrów znamionowych przemiennika dla prądu jednofazowego. Przemienniki częstotliwości mają znacznie obniżone wartości znamionowe w przypadku pracy jednofazowej.
Rozmiar VFD należy dobrać w oparciu o maksymalny prąd silnika przy szczytowym zapotrzebowaniu, a nie w oparciu o moc silnika. Stały rozruch, zatrzymanie i obciążenia dynamiczne wpływają na elektronikę wewnątrz VFD w znacznie większym stopniu niż na lokalną szynę zasilającą i rozrusznik silnika pełnonapięciowego. Dlatego należy stosować szczytowy prąd zapotrzebowania.
Wybierz pomiędzy zmiennym momentem obrotowym (VT) a stałym momentem obrotowym (CT) i oddzielnymi wartościami znamionowymi dla każdego z nich. Użyj wartości znamionowych VT dla wentylatorów i pomp lub sprawdź wartości znamionowe CT dla przenośników i ogólnego sterowania maszyną. Znajomość typu aplikacji jest ważna, ponieważ specyfikacje napędu są odpowiednio zorganizowane. Jeśli nie masz pewności, którego użyć, zaleca się skorzystanie z CT.
Wysokość, na której używasz VFD, ma również wpływ na chłodzenie. Wraz ze wzrostem wysokości powietrze staje się mniej gęste. To zmniejszenie gęstości powietrza pogarsza właściwości chłodzące powietrza. Większość VFD jest zaprojektowana do pracy ze 100% wydajnością na wysokościach do 1000 m. Jeśli znajdujesz się na większej wysokości, dysk musi być przewymiarowany, aby zrekompensować spadek chłodzenia.
Chcesz najniższej częstotliwości nośnej, jaką może obsłużyć Twój silnik. W większości przypadków domyślna częstotliwość nośna będzie działać dobrze, ale jeśli chcesz zredukować słyszalny hałas, rozpraszanie ciepła lub zużycie energii, upewnij się, że możesz zmodyfikować częstotliwość nośną przemiennika.
Określenie prawidłowego rozmiaru VFD obejmuje kilka metod obliczeniowych, aby upewnić się, że VFD sprosta wymaganiom silnika. Podstawowy stosowany wzór to: Rozmiar VFD (kW)=Moc silnika (kW) x współczynnik serwisowy. Współczynnik serwisowy zazwyczaj mieści się w zakresie od 1,1 do 1,5 i uwzględnia nieoczekiwany wzrost obciążenia i zapewnia niezawodność. Na przykład, jeśli masz silnik o mocy znamionowej 10 kW i wybierzesz współczynnik serwisowy 1,2, wymagana wielkość VFD będzie wynosić co najmniej 12 kW. Dzięki temu falownik VFD może wytrzymać sporadyczne szczyty obciążenia bez przegrzania lub awarii.
Dodatkowo ważne jest sprawdzenie, czy prąd znamionowy VFD odpowiada amperom przy pełnym obciążeniu silnika (FLA). Wiąże się to ze sprawdzeniem tabliczki znamionowej silnika pod kątem FLA i upewnienia się, że przetwornica częstotliwości może dostarczać ten prąd w każdych warunkach pracy. Bardziej zaawansowane obliczenia mogą uwzględniać takie czynniki, jak zniekształcenia harmoniczne, które mogą mieć wpływ zarówno na zasilacz, jak i na silnik. Harmoniczne są szczególnie istotne w dużych lub wrażliwych instalacjach, gdzie mogą prowadzić do problemów z jakością energii i uszkodzenia sprzętu.
Korzystanie z narzędzi specyficznych dla producenta lub kalkulatorów online może uprościć proces wymiarowania. Narzędzia te uwzględniają szczegółowe parametry wejściowe, takie jak moc silnika, rodzaj obciążenia i warunki środowiskowe, zapewniając dostosowane rekomendacje. Takie podejście pomaga zapewnić, że wybrany napęd VFD będzie dobrze dostosowany do konkretnego zastosowania, zwiększając wydajność i niezawodność.
Jak konserwować napęd o zmiennej częstotliwości VFD
Regularne czyszczenie
Na obszarach przemysłowych i handlowych występuje dużo pyłu i zanieczyszczeń unoszących się w powietrzu, które mogą gromadzić się na VFD i negatywnie wpływać na jego funkcjonowanie. Aby tego uniknąć, niezależnie od typu podwozia VFD, należy zapewnić regularne czyszczenie VFD. Radiator i wentylatory należy zawsze utrzymywać w czystości. Okresowe czyszczenie napędów VFD można przeprowadzić poprzez wycieranie, czyszczenie i spryskiwanie powietrzem nagromadzonego w nich nagromadzenia.
Utrzymanie temperatury
Kolejną kluczową wskazówką, której należy przestrzegać, aby zapewnić najwyższą jakość konserwacji napędów VFD, jest to, że należy utrzymywać ich temperaturę, ponieważ są one najczęściej używane w niewielkich obszarach, gdzie skoki temperatury są częstym zjawiskiem. Aby jednak utrzymać ich optymalną temperaturę, należy zapewnić odpowiednią cyrkulację powietrza. Należy również zainstalować systemy kontroli temperatury.
Regularne kontrole wizualne
Innym proaktywnym podejściem do konserwacji napędów VFD są regularne inspekcje wizualne. Personel konserwacyjny posiadający podstawową wiedzę na temat tych sterowników musi co tydzień sprawdzać je wizualnie w celu zidentyfikowania wszelkich widocznych usterek. Do kluczowych kontroli, które należy sprawdzić, należy sprawdzenie działania systemów chłodzenia powierzchniowego, kabli światłowodowych, połączeń i obwodów awaryjnych.
Zapobiegaj przenikaniu wilgoci
Woda i prąd nie są odpowiednią kombinacją w żadnym środowisku przemysłowym i nie inaczej jest w przypadku przetwornic częstotliwości. Przetwornice VFD nie mogą mieć kontaktu z wilgocią, ponieważ nieuchronnie spowoduje to różne problemy, takie jak awarie sprzętu, nieprawidłowe działanie i korozję. Dlatego też napędy VFD należy przechowywać w suchym miejscu.
Nienaruszone połączenia
Następną na liście wskazówek dotyczących konserwacji VFD jest konieczność zapewnienia szczelnych połączeń. Połączenia elektryczne mogły się poluzować z powodu ciągłych wibracji. Luźne połączenia będą skutkować nierówną pracą sterownika.
